Макетная плата

При проектировании сложных систем, необходимо изготавливать опытные образцы – прототипы будущих устройств. Для прототипирования электронных устройств используют универсальные печатные платы. Перед нами находиться разновидность такой платы.  Она удобна для монтажа электронных компонентов и не требует пайки. Такие платы можно использовать, выполняя множество проектов.

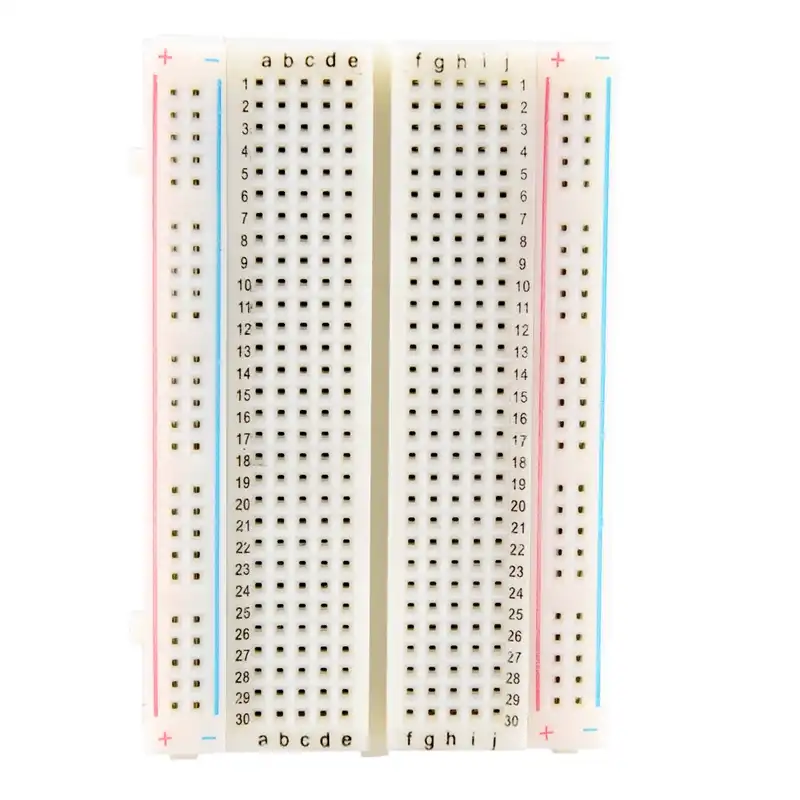

Рисунок 1 – Макетная плата

Давайте подробнее разберемся, как устроена такая макетная плата. Посмотрим на плату внимательно, нетрудно заметить, что на ее поверхности множество отверстий, в них можно вставлять провода или электронные компоненты. По середине макетной платы есть разделитель, он не имеет специального названия, поэтому его можно называть бороздой или речкой. Почему речка? Все просто. Для того чтобы соединить «два берега» необходимо построить мост. Такой мост можем построить с помощью проводов.

Какое вообще отношение имеют речки и строительство мостов к электронике? Давайте разбираться. Для этого разберем одну из наших макеток и посмотрим, как они устроены.

Рисунок 2 – Макетная плата разобранная

Как мы видим под клейкой подложкой есть небольшие металлические полоски, называемые дорожками.

Дорожка этакая зажимная рельса для удержания специальных проводов – «джемперов» и разных элементов. Эти рельсы расположены по всей плате и объединяют между собой по пять отверстий в одной строчке по левую и правую сторону от речки. Они называются «контактные группы». Также по бокам платы расположены удлиненные рельсы, которые идут вдоль всей платы. Над ними подписаны «плюс» и «минус». Их принято называть «шины питания», но это не значит, что внутри этих полосок есть какой-то источник тока, это не так!. Это сделано для удобства электроснабжения компонентов, подключенных к плате.

Например, на «плюс» и «минус» платы от внешнего источника питания, в нашем случае (см. видео) источником питания выступает батарейный отсек и 4 аккумуляторами, подаются «плюс» и «минус» источника соответственно. Таким образом, любые компоненты вставленные в эти разъемы будут запитаны.

Кроме обозначений «плюс» и «минус» у нас есть нумерация числами строк от 1 до 30 (на нашей плате) и буквами рядов от a до j. Это нам сейчас не пригодится. Но может помочь, если вы планируете собрать схему или передать точное расположение любого элемента на плате. А так все строки и ряды друг другу абсолютно идентичны.
